تجهیزات کمکی برای خط تولید پانل: آنچه شما نیاز دارید

یک خط تولید پانل شامل چه تجهیزات کمکی می شود

خط تولید پانل برای پانل های کامپوزیت فلزی، پانل های کامپوزیت آلومینیومی (ACP) و پانل های کامپوزیت لانه زنبوری آلومینیومی به طور کلی به سه گروه کاربردی سازماندهی می شود: تجهیزات آماده سازی مواد، تجهیزات شکل دهی و اتصال، و تجهیزات تکمیل یا جابجایی. تجهیزات کمکی برای پیکربندی خط تولید پانل به جای اینکه در یک موقعیت واحد قرار گیرند، در هر سه گروه قرار می گیرند، به همین دلیل است که خریداران گاهی اوقات تعداد ماشین های پشتیبان را که واقعاً یک خط کامل نیاز دارد، دست کم می گیرند. به عنوان مثال، یک دستگاه تراز سه غلتکی، انحنای سیم پیچ را قبل از ورود مواد به مرحله لمینیت یا پوشش اصلاح می کند، در حالی که دستگاه کلندر ورق کامپوزیت را پس از اتصال فشرده و صاف می کند. یک میکسر خشک مواد هسته ای مانند پودر معدنی یا ترکیب پلی اتیلن را قبل از اکسترود یا لمینیت آماده می کند و یک T-die مواد هسته مذاب را در طول تولید هسته مبتنی بر اکستروژن به یک ورق مسطح پیوسته تبدیل می کند. روکش پوشش‌های محافظ یا تزئینی مانند PVDF یا فیلم پلی‌استر را روی پوست آلومینیوم اعمال می‌کند، دستگاه لایه‌برداری ACP لایه‌های چسبیده را برای تست کیفیت یا فرآیندهای بازیافت جدا می‌کند، یک پلت فرم بالابر از حمل و نقل عمودی ایمن مواد بین مراحل پشتیبانی می‌کند، و یک مبدل خودکار فیلتر جریان‌های پلیمری مذاب را بدون توقف اکستروژن مداوم، تمیز نگه می‌دارد. درک چگونگی ارتباط این ماشین ها با یکدیگر اولین گام به سمت تعیین خط تولید پانل قابل اجرا و متعادل است.

شایان ذکر است که هر خط تولید پانل از تمام هشت دسته ذکر شده در بالا استفاده نمی کند. به عنوان مثال، خط اختصاص داده شده به پانل های کامپوزیت چند لایه با استفاده از سیم پیچ آلومینیومی از پیش پوشش داده شده، ممکن است نیازی به پوشش مخصوص به خود نداشته باشد، در حالی که خطی که صرفاً حول محور تولید هسته مبتنی بر اکستروژن ساخته شده است، تأکید بیشتری بر روی T-die و مبدل فیلتر خودکار دارد تا دستگاه لایه برداری ACP، که معمولاً برای آزمایش کیفیت و فرم دهی مجدد استفاده می شود. آنچه در اکثر پیکربندی‌ها ثابت می‌ماند این منطق اساسی است که تجهیزات آماده‌سازی مواد باید تجهیزات شکل‌دهی را با سرعتی مشابه تغذیه کنند، و تجهیزات شکل‌دهی باید به نوبه خود تجهیزات تکمیل و جابجایی را بدون ایجاد پشتیبان در هر دو انتهای خط تغذیه کنند. تولیدکنندگان و عمده‌فروشانی که برای خط تولید پانل جدید برنامه‌ریزی می‌کنند، یا تجهیزات را برای ارتقای خط تولید پانل ارزیابی می‌کنند، معمولاً با ترسیم ترکیب محصول مورد نظر خود در برابر این لیست تجهیزات شروع می‌کنند، زیرا نوع پانل هدف در نهایت تعیین می‌کند که کدام ماشین‌های کمکی ضروری هستند و بعداً با افزایش حجم تولید می‌توان آن‌ها را اضافه کرد.

الگوهای تقاضای جهانی پشت پانل سرمایه گذاری خط تولید

قبل از نگاه کردن به ماشین‌های کمکی منفرد، به درک اینکه تقاضای جهانی برای پانل‌های کامپوزیت آلومینیومی در کجا متمرکز است کمک می‌کند، زیرا این تقاضا در نهایت میزان تجهیزات پشتیبانی را تعیین می‌کند که اپراتور خط تولید پانل باید نصب کند. تقاضای منطقه ای به طور مساوی توزیع نشده است، و فعالیت های ساخت و ساز در مناطق با رشد سریع، فشار متفاوتی بر ظرفیت تولید نسبت به بازارهای بالغ و مبتنی بر جایگزینی وارد می کند. خط تولیدی که برای بازارهای صادراتی با حجم بالا تعیین می‌شود، عموماً با افزونگی بیشتری در تجهیزات کمکی، مانند سکوی بالابر دوم یا مبدل فیلتر خودکار اضافی، نسبت به خطی که عمدتاً برای سفارش‌های داخلی کوچک‌تر ساخته شده است، مشخص می‌شود. نمودار زیر نشان می‌دهد که در حال حاضر درآمد پانل کامپوزیت آلومینیوم بر مبنای منطقه‌ای متمرکز شده است و از تحقیقات بازار منتشر شده به‌عنوان نقطه مرجع به جای تخمین تولید داخلی استفاده می‌کند.

بر اساس تحقیقات گراند ویو، آسیا و اقیانوسیه به خود اختصاص داده است 40.8 درصد از درآمد جهانی پانل کامپوزیت آلومینیوم در سال 2024 ، بزرگترین سهم منطقه ای واحد و پس از آن آمریکای شمالی در 26.8٪ ، با باقی مانده تقریبا 32.4٪ در سراسر اروپا و سایر مناطق با هم گسترش یافته است. این توزیع برای هر کسی که تجهیزات کمکی را برای پروژه‌های خط تولید پانل مشخص می‌کند اهمیت دارد، زیرا معمولاً انتظار می‌رود که تأسیساتی که بازار آسیا و اقیانوسیه را تأمین می‌کند با توان عملیاتی بالاتری کار کند و بنابراین از تجهیزات کمکی پیکربندی شده برای حداقل زمان خرابی بهره می‌برد، مانند مبدل فیلتر خودکار که امکان تغییر فیلتر را بدون توقف اکستروژن فراهم می‌کند. همان داده های GVR نشان می دهد که بخش ساخت و ساز تقریباً 54٪ از کل درآمد برنامه ACP در سال 2024 را در اختیار دارد، که به این معنی است که سهم بزرگی از تقاضا در پشت این تقسیم منطقه ای به پروژه های نما، روکش، سقف و پانل های دیواری مربوط می شود تا برنامه های علائم کوچکتر یا برنامه های حمل و نقل. تأسیساتی که به تقاضای درجه ساخت و ساز پاسخ می دهند، عموماً به عملکرد تسطیح و کلندری ثابت نیاز دارند، زیرا پانل های نما به صورت بصری در فاصله نزدیک بررسی می شوند و هرگونه تغییر موج یا ضخامت بسیار بیشتر از پانل مورد استفاده برای علائم موقت قابل توجه است. یک دستگاه تسطیح سه غلتکی که جلوتر از مرحله اتصال قرار گرفته است، مستقیماً این نیاز را با کاهش حافظه سیم پیچ و موج زدگی سطح قبل از رسیدن پوسته آلومینیومی به لمیناتور برطرف می کند. روکش‌ها و کلندرهایی که بعداً در خط قرار می‌گیرند، با اعمال سطح یکنواخت و کنترل ضخامت ورق نهایی در یک نوار تحمل باریک، این قوام را تقویت می‌کنند. برای تولیدکنندگانی که ابتدا محل سرمایه‌گذاری را ارزیابی می‌کنند، این داده‌های منطقه‌ای و کاربردی نشان می‌دهد که تجهیزات تسطیح، پوشش، و کلندرینگ مستحق توجه اولیه هستند، زیرا آنها مستقیماً بر کیفیت پایانی که خریداران درجه‌بندی ساخت‌وساز بررسی می‌کنند تأثیر می‌گذارند. همچنین توضیح می دهد که چرا بسیاری از تولیدکنندگان تجهیزات کمکی برای برنامه ریزی خط تولید پانل را به عنوان بخش اصلی طراحی خط می دانند، نه به عنوان یک خرید ثانویه که پس از انتخاب پرس اصلی یا لمیناتور تصمیم گرفته شده است. تولیدکنندگان و عمده فروشان عرضه کننده بازارهای صادراتی به ویژه تمایل دارند تجهیزات کمکی را در اولویت قرار دهند که زمان توقف برنامه ریزی نشده را کاهش می دهد، زیرا تاخیر حمل و نقل ناشی از توقف خطوط در مسیرهای بین المللی طولانی تر از مسیرهای داخلی کوتاه تر است.

مسیر رشد بازار که ظرفیت خط تولید جدید را هدایت می کند

اشتراک منطقه ای تنها بخشی از تصویر است. سرعتی که انتظار می‌رود بازار کلی پانل‌های کامپوزیت آلومینیومی رشد کند نیز زمانی اهمیت دارد که سازنده تصمیم می‌گیرد چقدر ظرفیت تجهیزات کمکی را در خط تولید پانل جدید ایجاد کند. بازاری که به طور پیوسته در طی چندین سال گسترش می یابد، عموماً سرمایه گذاری در تجهیزات کمکی با ظرفیت بالاتر برای عملیات خط تولید پانل را توجیه می کند، به جای افزودن ظرفیت در مراحل کوچکتر بعد، زیرا بهسازی خط در حال اجرا معمولاً بیشتر از تعیین ظرفیت کافی از ابتدا مخل است. نمودار زیر رشد پیش‌بینی‌شده بازار جهانی پانل‌های کامپوزیت آلومینیوم را از سال 2024 تا 2030 بر اساس نرخ رشد مرکب سالانه منتشر شده توسط Grand View Research نشان می‌دهد. این به عنوان یک مسیر تخمینی به جای یک نتیجه تضمین شده ارائه می شود، زیرا نتایج واقعی سال به سال به چرخه های ساخت و ساز، مقررات منطقه ای و در دسترس بودن مواد خام بستگی دارد.

تحقیقات گراند ویو بازار جهانی پانل های کامپوزیت آلومینیوم را تقریباً تخمین زده است 6.47 میلیارد دلار در سال 2024 و پیش بینی کرد که به آن برسد 9.65 میلیارد دلار تا سال 2030 ، منعکس کننده نرخ رشد مرکب سالانه در حدود 7.0٪ در طول دوره 2025 تا 2030. این سطح از رشد پایدار برای هر سازنده‌ای که تصمیم می‌گیرد خط تولید دوم را اضافه کند یا ظرفیت تجهیزات تکمیلی را در خط تولید پانل موجود افزایش دهد، معنی‌دار است، زیرا به جای افزایش کوتاه‌مدت که سرمایه‌گذاری سرمایه دائمی را توجیه نمی‌کند، مستلزم رشد سفارش ثابت است. بازاری که تقریباً سالانه هفت درصد رشد می‌کند، به تولیدکنندگانی که می‌توانند کیفیت خروجی ثابت را در مقیاس حفظ کنند، پاداش می‌دهد، که تاکید مجددی بر ماشین‌های کمکی می‌کند که تغییرات بین دسته‌ها را کاهش می‌دهند، از جمله میکسرهای خشک که ترکیب ترکیب هسته ثابت را حفظ می‌کنند و کلندرهایی که تحمل ضخامت را در طول دوره‌های تولید طولانی حفظ می‌کنند. همان تحقیق همچنین اشاره کرد که بخش پوشش PVDF بزرگترین بخش محصول در سال 2024 بود، که به تقاضای مداوم برای تجهیزات پوششی که قادر به اعمال پوشش های بادوام و مقاوم در برابر آب و هوا به جای جایگزین های کم هزینه هستند اشاره کرد. برای یک تولیدکننده یا شرکت بازرگانی که خط تولید پانل جدید را ارزیابی می‌کند، این مسیر رشد از مشخص کردن تجهیزات کمکی با مقداری فضای داخلی بالاتر از حجم سفارش فعلی پشتیبانی می‌کند، زیرا تجهیزاتی که فقط برای توان تولید امروزی کافی هستند، در صورتی که بازار پایه طبق پیش‌بینی رشد کند، می‌تواند ظرف دو یا سه سال به گلوگاه تبدیل شود. شایان ذکر است که این پیش‌بینی به‌جای تضمینی برای هر تولیدکننده منفرد، روندی در کل صنعت را منعکس می‌کند و نتایج واقعی بسته به منطقه، ترکیب محصول و پایگاه مشتری متفاوت خواهد بود. حتی با وجود این اخطار، ثبات تخمین رشد در طول چندین سال به برنامه‌ریزان تولید مبنای معقولی برای ارتقاء مرحله‌ای تجهیزات کمکی می‌دهد تا خریدهای واکنشی و یک‌باره که فقط پس از ظاهر شدن گلوگاه انجام می‌شوند.

مقایسه نقش های عملیاتی گروه های ماشین های کمکی هسته ای

هر قطعه از تجهیزات کمکی برای عملیات خط تولید پانل نقش یکسانی را ایفا نمی‌کند و گروه‌بندی ماشین‌ها بر اساس ویژگی‌های عملکردی آن‌ها کمک می‌کند تا روشن شود که چرا یک خط به چندین نوع مختلف به جای یک راه‌حل جهانی نیاز دارد. تجهیزات مرحله شکل‌دهی، مانند دستگاه تسطیح سه غلتکی و دستگاه کلندر، عموماً بر اساس قوام خروجی و ظرفیت خروجی ارزیابی می‌شوند، زیرا وظیفه آن شکل‌دهی فیزیکی و اصلاح مواد با سرعت خط است. تجهیزات جابجایی مواد، مانند پلت فرم بالابر، بیشتر بر اساس سهولت یکپارچه سازی و سادگی نگهداری مورد قضاوت قرار می گیرند، زیرا وظیفه اصلی آن پشتیبانی از حرکت ایمن به جای پردازش فعال مواد است. تجهیزات پوشش و اختلاط بین این دو گروه قرار می‌گیرند و به پایان محصول و قوام مواد بالادستی کمک می‌کنند. نمودار رادار زیر سه گروه تجهیزات گسترده را در پنج ویژگی عملیاتی در مقیاس نسبی یک تا پنج مقایسه می‌کند، که صرفاً به عنوان یک مقایسه گویا برای پشتیبانی از بحث‌های برنامه‌ریزی به جای یک مطالعه معیار رسمی در نظر گرفته شده است.

مقایسه رادار الگویی را نشان می‌دهد که مهندسان تولید معمولاً در عمل آن را تشخیص می‌دهند: تجهیزات مرحله‌ی شکل‌دهی مانند دستگاه تسطیح سه غلتکی یا دستگاه کلندری بالاترین امتیاز را در ظرفیت توان عملیاتی و حساسیت نهایی کسب می‌کنند، زیرا این ماشین‌ها مستقیماً موادی را که مشتریان بعداً به صورت بصری بازرسی می‌کنند شکل می‌دهند یا تصحیح می‌کنند. تجهیزات پوشش و اختلاط، از جمله روکش‌ها و میکسرهای خشک، معمولاً امتیاز خوبی در قوام خروجی دارند، زیرا سهم اصلی آنها به جای سرعت خام، آماده‌سازی مواد تکرارپذیر و یکنواخت است. جابجایی تجهیزاتی مانند پلت فرم بالابر در سهولت یکپارچه سازی و سادگی نگهداری بالاترین امتیاز را دارد، که نشان دهنده این واقعیت است که طراحی مکانیکی آن به طور کلی ساده تر از ماشین آلات شکل دهی یا پوشش است، حتی اگر نقش آن در جلوگیری از آسیب محل کار و آسیب مواد از نظر عملیاتی به همان اندازه مهم است. سطح اتوماسیون در هر سه گروه بسته به نحوه پیکربندی یک خط خاص متفاوت است، با نصب ماشین آلات کمکی خط پانل جدیدتر به طور فزاینده ای شامل کنترل منطقی قابل برنامه ریزی برای تنظیم شکاف غلتکی، ضخامت پوشش و زمان بندی چرخه اختلاط. هیچ یک از این ویژگی‌ها نباید به عنوان رتبه‌بندی اهمیت تلقی شوند، زیرا خط تولید نمی‌تواند به درستی کار کند، اگر یک گروه از بین رفته یا نسبت به سایرین کوچک‌تر باشد. برای مثال، یک مرحله شکل‌گیری سریع که به یک سیستم جابجایی کوچک‌تر وارد می‌شود، به‌جای حل کردن آن، به سادگی گلوگاه را به سمت پایین‌دست تغییر می‌دهد. این یکی از دلایلی است که برنامه‌ریزان با تجربه تولید، تجهیزات کمکی را به‌عنوان یک سیستم هماهنگ مشخص می‌کنند تا اینکه ماشین‌ها را به‌صورت جداگانه بر اساس قیمت یا زمان تولید بخرند. اگر میکسر خشک بالادستی نتواند چگالی ترکیب هسته را حفظ کند، یک دستگاه کلندر با قوام خروجی عالی سود کمی دارد، زیرا مواد هسته ناسازگار بدون در نظر گرفتن عملکرد کلندر، بعداً در خط تغییر می کند. به طور مشابه، یک راه‌اندازی کارآمد اکستروژن T-Die می‌تواند توسط یک پلت‌فرم بالابری که برای همگامی با خروجی ورق پیوسته بسیار آهسته یا کوچک است، تضعیف شود و موجودی غیرضروری در حال انجام کار را در طبقه مغازه ایجاد کند. بررسی گروه‌های تجهیزات در کنار هم به این روش، به جای ماشین به ماشین، این وابستگی‌های متقابل را زودتر در فرآیند برنامه‌ریزی آشکار می‌کند، زمانی که تنظیمات بسیار کم‌هزینه‌تر از پس از نصب هستند.

چرا خطوط پانل مقاوم در برابر آتش تجهیزات کمکی بیشتری را اضافه می کنند؟

عملکرد آتش در چندین سال گذشته به یکی از قوی‌ترین محرک‌های سرمایه‌گذاری در خط تولید پانل جدید تبدیل شده است و این تغییر پیامدهای مستقیمی برای نوع تجهیزات کمکی برای عملیات خط تولید پانل مورد نیاز سازنده دارد. پانل های کامپوزیت مقاوم در برابر آتش درجه A2 و درجه B1 از مواد هسته پر شده با مواد معدنی یا غیر قابل احتراق استفاده می کنند که در هنگام اختلاط، اکستروژن و لمینیت رفتار متفاوتی در مقایسه با پانل های هسته پلی اتیلن استاندارد دارند، به این معنی که میکسرهای خشک، قالب های T و کلندرهای روی خطوط مقاوم در برابر آتش اغلب با خطوط استاندارد متفاوت مشخص می شوند. نمودار گیج زیر نرخ رشد گزارش شده برای بخش پانل های کامپوزیت با درجه آتش A2 را بر اساس تحقیقات منتشر شده در صنعت نشان می دهد تا نشان دهد که تقاضا برای این دسته پانل نسبت به بازار گسترده تر پانل های کامپوزیت که قبلا در این مقاله به آن پرداخته شد چقدر سریع در حال گسترش است.

تحقیقات منتشر شده در صنعت، بازار جهانی پانل های کامپوزیت با درجه آتش A2 را تقریباً در سطح جهانی قرار می دهد 2.6 میلیارد دلار در سال 2024 ، با رشد پیش بینی شده به حدود 5.1 میلیارد دلار تا سال 2033 ، نشان دهنده نرخ رشد مرکب سالانه تقریباً می باشد 8.1٪ ، که سریعتر از نرخ رشد بازار پانل کامپوزیت آلومینیوم گسترده تر است که قبلاً در این مقاله مورد بحث قرار گرفت. این شکاف از نظر عملیاتی اهمیت دارد، زیرا نشان می‌دهد که تقاضای پانل‌های مقاوم در برابر آتش به‌طور نامتناسبی در حال رشد است، که عمدتاً ناشی از قوانین سخت‌گیرانه‌تر ساختمان‌ها و الزامات ایمنی ساختمان‌های بلند به جای حجم کلی ساخت و ساز به تنهایی است. برای تولیدکننده‌ای که در حال حاضر پانل‌های هسته استاندارد تولید می‌کند، این روند اغلب به تصمیمی در مورد اضافه کردن یا ارتقاء تجهیزات خط تولید پشتیبانی به‌طور خاص برای محصولات مقاوم در برابر آتش تبدیل می‌شود، نه اینکه فرض کنیم تجهیزات موجود را می‌توان بدون تغییر به اشتراک گذاشت. ترکیبات هسته پر شده با مواد معدنی مورد استفاده در پانل‌های A2 و B1 معمولاً متراکم‌تر و ساینده‌تر از ترکیبات پلی‌اتیلن استاندارد هستند، که تقاضای بیشتری را برای قوام مخلوط‌کننده خشک ایجاد می‌کند و اگر تجهیزات با این مواد طراحی نشده باشند، می‌توانند سایش اجزای T-die را تسریع کنند. ماشین‌های کلندری که پانل‌های مقاوم در برابر آتش را پردازش می‌کنند، اغلب به کنترل ضخامت ریزتری نیز نیاز دارند، زیرا پانل‌های هسته معدنی اغلب برای کاربردهای نماهای مرتفع مشخص می‌شوند که در آن قوام بصری در مناطق بزرگ دیوار در طول تحویل پروژه به دقت بررسی می‌شود. کاربردهای ساختمانی و ساخت‌وساز همچنان استفاده نهایی غالب برای پانل‌های درجه آتش A2 را نشان می‌دهند، که اکثریت قابل توجهی از درآمد بخش را با توجه به داده‌های موجود صنعت به خود اختصاص می‌دهند، که ارتباط بین این روند رشد و الگوی تقاضای منطقه‌ای مبتنی بر ساخت و ساز را که قبلاً در نمودار درآمد منطقه‌ای توضیح داده شد، تقویت می‌کند. مبدل‌های فیلتر خودکار نیز در خطوط مقاوم در برابر آتش اهمیت بیشتری پیدا می‌کنند، زیرا ترکیبات پر از مواد معدنی در طول اکستروژن مداوم نسبت به مواد هسته استاندارد بیشتر احتمال دارد آلودگی ذرات ایجاد کنند، و مبدلی که امکان تغییر فیلتر را بدون توقف خط فراهم می‌کند، به حفظ کیفیت خروجی بدون کاهش توان کمک می‌کند. تولیدکنندگانی که ارزیابی می‌کنند که آیا تولید پانل‌های مقاوم در برابر آتش را گسترش دهند، باید این نرخ رشد سریع‌تر را با ملاحظات تجهیزات اضافی که معرفی می‌کند ارزیابی کنند، زیرا به نظر می‌رسد توسعه بخش ساختاری است، به‌جای یک روند کوتاه‌مدت که احتمالاً معکوس می‌شود، با استانداردهای مقررات و ایمنی مرتبط است.

داخل یک ماشین تراز سه غلتکی: ساختار و عملکرد

از آنجایی که دستگاه تسطیح سه غلتکی یکی از متداول‌ترین قطعات تجهیزات کمکی برای راه‌اندازی خطوط تولید پانل است، بررسی ساختار آن با جزئیات بیشتر مفید است. نمودار شماتیک زیر یک نمای آکسونومتری ساده شده از یک ماشین تراز سه غلتکی معمولی را نشان می دهد که اجزای اصلی آن برای مرجع برچسب گذاری شده اند. این نوع ماشین با عبور سیم پیچ آلومینیومی از میان مجموعه‌ای از غلتک‌هایی که دقیقاً قرار گرفته‌اند کار می‌کند که نیروی خمشی کنترل‌شده را در جهت‌های متناوب اعمال می‌کند، که استرس داخلی را کاهش می‌دهد و حافظه سیم‌پیچ را قبل از اینکه مواد به تجهیزات اتصال یا پوشش پایین‌دست برسد، صاف می‌کند.

همانطور که نمودار نشان می دهد، سیم پیچ آلومینیومی در امتداد جهت تغذیه وارد دستگاه می شود و بین مجموعه های بالایی و پایینی غلتک های تراز کننده که به صورت پلکانی چیده شده اند، عبور می کند، که این اصل مکانیکی است که ماشین تراز را از یک غلتک صاف کننده ساده متمایز می کند. پیچ تنظیم شکاف عمودی بین مجموعه‌های غلتک را کنترل می‌کند و به اپراتور اجازه می‌دهد تا نیروی خمشی را بر اساس ضخامت و مزاج مواد تنظیم کند، زیرا آلومینیوم ضخیم‌تر یا سخت‌تر به شکاف غلتکی متفاوت از سیم پیچ نازک و نرم نیاز دارد. قاب پایه کل مجموعه غلتک را لنگر می اندازد و بار مکانیکی ایجاد شده در هنگام عبور سیم پیچ تحت کشش را جذب می کند، به همین دلیل است که استحکام قاب برای تراز کردن کیفیت به اندازه دقت غلتک مهم است. یک موتور محرک که در این نمودار در پایه دستگاه قرار گرفته است، چرخش غلتک را نیرو می دهد و معمولاً با سرعت خط در جاهای دیگر خط تولید مطابقت دارد، به طوری که تراز کردن به یک گلوگاه حرکتی تبدیل نمی شود. هنگامی که مواد از مجموعه غلتکی نهایی عبور می کند، در انتهای تخلیه در حالت مسطح خارج می شود و آماده است تا به مرحله بعدی خط تولید ادامه دهد، خواه پرس چسباننده، یک پوشش یا ذخیره سازی میانی. این نمای کلی ساختاری به‌عنوان یک مرجع کلی برای درک نحوه قرارگیری تجهیزات تراز در یک خط تولید پانل وسیع‌تر به‌جای مشخصات مهندسی دقیق برای هر مدل در نظر گرفته شده است، زیرا تعداد دقیق غلتک‌ها، قطرها و پیکربندی‌های درایو بین تولیدکنندگان و برنامه‌های کاربردی متفاوت است.

محدوده تجهیزات کمکی از Hongyang Machinery

تجهیزات نشان داده شده در زیر نشان دهنده نوع تجهیزات کمکی برای محدوده خط تولید پانل است که تولید کننده پانل های کامپوزیت فلزی معمولاً هنگام برنامه ریزی یا ارتقاء خط تولید، آماده سازی مواد پوشا، شکل دهی، پوشش دهی و عملکردهای جابجایی ارزیابی می کند. وجود این دسته‌ها از یک منبع تجهیزات می‌تواند هماهنگی بین ماشین‌ها را ساده‌تر کند، زیرا تجهیزات شکل‌دهی، پوشش‌دهی و جابجایی که برای کار با هم طراحی شده‌اند، نسبت به تجهیزاتی که از چندین تامین‌کننده غیرمرتبط با رابط‌های کنترلی و تلورانس‌های مکانیکی مختلف تهیه می‌شوند، به آرامی ادغام می‌شوند.

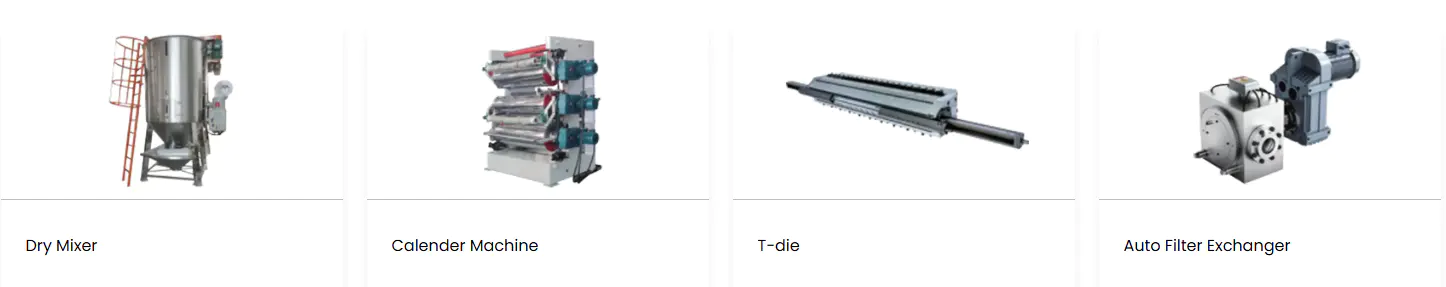

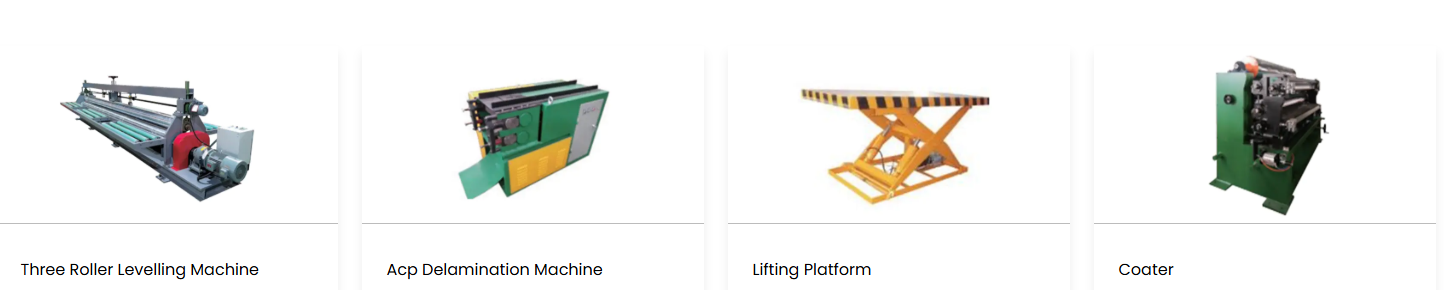

نماینده دسته بندی تجهیزات کمکی برای خطوط تولید پانل کامپوزیت فلزی.

با نگاهی به این محدوده تجهیزات، یک منطق گردش کار واضح پدیدار می‌شود: میکسر خشک و دستگاه کلندر دسته مواد آماده‌سازی و سازگاری را تکمیل می‌کند، دستگاه تسطیح سه غلتکی و روکش کیفیت سطح روی پوسته آلومینیومی را نشان می‌دهد، مبدل T-die و فیلتر خودکار از اکستروژن مداوم هسته پشتیبانی می‌کند، و پلت فرم بالابر، ستون فقرات حمل مواد را که هر مرحله را به هم متصل می‌کند، فراهم می‌کند. برای یک تولید کننده یا شرکت بازرگانی که تجهیزات خط جدید را تامین می کند، بررسی این محدوده کامل با هم، به جای مشخص کردن هر ماشین به صورت مجزا، به طور کلی تایید این که نرخ های توان عملیاتی، رابط های کنترلی و ردپای فیزیکی قبل از شروع نصب سازگار هستند را آسان تر می کند. خریدارانی که تامین‌کنندگان خط تولید را با هم مقایسه می‌کنند، اغلب مفید می‌دانند که این نوع بازنگری تجهیزات کامل را در اوایل فرآیند خرید درخواست کنند، زیرا شکاف‌هایی را در عرضه‌کننده تامین‌کننده نشان می‌دهد، مانند تولیدکننده‌ای که تجهیزات شکل‌دهی را تولید می‌کند اما تجهیزات جابجایی سازگاری ندارد، قبل از اینکه این شکاف‌ها در هنگام نصب و راه‌اندازی به مشکل تبدیل شوند.

نحوه انتخاب تجهیزات کمکی برای یک خط جدید یا ارتقا یافته

انتخاب تجهیزات کمکی برای پروژه های خط تولید پانل به طور کلی به عنوان یک فرآیند ساختاریافته به جای یک سری خریدهای موقت بهترین کار را دارد، زیرا مشخصات هر دستگاه تا حدی به تصمیمات اتخاذ شده در مورد تجهیزات همسایه بستگی دارد. عوامل زیر معمولاً توسط برنامه ریزان تولید و سازندگان تجهیزات برای ارزیابی گزینه های تجهیزات کمکی قبل از نهایی کردن طرح بندی خط استفاده می شود.

1. ظرفیت توان عملیاتی را در سراسر خط تطبیق دهید، زیرا یک مرحله شکل‌گیری سریع همراه با یک مرحله پردازش کندتر، به‌جای رفع آن، گلوگاه را جابه‌جا می‌کند.
2. سازگاری با انواع پانل های هدف را تأیید کنید، به ویژه اینکه آیا خط پانل های هسته پلی اتیلن استاندارد، پانل های هسته مقاوم در برابر آتش A2 یا B1 یا پانل های هسته لانه زنبوری آلومینیومی را پردازش می کند، زیرا خواص مواد هسته بر مشخصات مخلوط کن خشک، T-die و تقویم تأثیر می گذارد.
3. اتوماسیون و یکپارچگی کنترل را ارزیابی کنید، به ویژه اینکه آیا تنظیم شکاف غلتکی، ضخامت پوشش و چرخه های اختلاط را می توان از طریق یک سیستم کنترل مشترک هماهنگ کرد و نه اینکه مستقل عمل کند.
4. دسترسی به تعمیر و نگهداری را بررسی کنید، از جمله اینکه چگونه غلتک‌ها، فیلترها، و اجزای اختلاط را می‌توان بدون توقف طولانی مدت بازرسی یا تعویض کرد.
5. برنامه ریزی برای حجم بالای سفارش فعلی، به ویژه برای تولیدکنندگانی که به بازارهایی خدمات می دهند که پیش بینی می شود تقاضا در آن ها در سال های آینده رشد کند.
6. ردپا و تناسب امکانات، از جمله ارتفاع سقف برای سکوهای بالابر و بارگذاری کف برای تجهیزات شکل‌دهی و کلندری سنگین‌تر را بررسی کنید.

تولیدکنندگانی که قبل از درخواست قیمت‌ها از طریق این دنباله کار می‌کنند، معمولاً مقایسه گزینه‌های ماشین‌آلات خط تولید پشتیبان را بر مبنای مشابه برای مشابه آسان‌تر می‌کنند، زیرا پیشنهاد هر تامین‌کننده را می‌توان بر اساس همان توان عملیاتی، مواد و الزامات یکپارچه‌سازی ارزیابی کرد تا اینکه تنها با مشخصات فنی مجزا مقایسه شود. همچنین احتمال کشف عدم تطابق پس از نصب را کاهش می دهد، زمانی که تنظیمات به طور قابل توجهی گران تر از آنچه در مرحله برنامه ریزی بوده است، می باشد.

این سؤالات ارزیابی عمداً عملی هستند تا صرفاً فنی، زیرا برنامه‌ریزان باتجربه تولید دریافته‌اند که بسیاری از عدم تطابق تجهیزات به سؤالات عملیاتی بازمی‌گردد که به وضوح در مرحله منبع‌یابی پرسیده نشده‌اند، نه اینکه هر یک از مشخصات روی کاغذ اشتباه باشد. سازنده ای که تجهیزات پشتیبانی را برای ارتقای خط تولید پانل تامین می کند، از قدم زدن در هر دسته به طور سیستماتیک، مستندسازی انواع مواد فعلی و پیش بینی شده، قالب های پانل، و سطوح خروجی هدف قبل از درخواست نقل قول رسمی از تامین کنندگان تجهیزات سود می برد. این رویکرد همچنین شناسایی مکان‌هایی که پیکربندی‌های تجهیزات استاندارد کافی است و درجاتی از سفارشی‌سازی، مانند یک پلت‌فرم بالابر گسترده برای قالب‌های پانل بزرگ یا یک نمایه T-die اصلاح‌شده برای عرض ورق غیر استاندارد، ممکن است برای برآورده کردن الزامات پروژه ضروری باشد، آسان‌تر می‌کند.

ملاحظات تجهیزات کمکی برای خطوط پانل لانه زنبوری آلومینیومی

پانل های کامپوزیت لانه زنبوری آلومینیومی یک دسته محصول متمایز از ACP های استاندارد هسته تخت را نشان می دهد و تجهیزات کمکی برای پیکربندی خط تولید پانل که در اطراف تولید لانه زنبوری ساخته شده اند از چندین جنبه با تجهیزاتی که تاکنون مورد بحث قرار گرفته اند متفاوت است. یک پانل لانه زنبوری شامل دو پوسته آلومینیومی است که به یک هسته لانه زنبوری آلومینیومی سبک وزن متصل شده اند، که قبل از ترکیب شدن با پوسته های بیرونی روی یک خط لمینیت، به طور جداگانه در دستگاه های هسته لانه زنبوری اختصاصی تولید می شود. از آنجایی که هسته لانه زنبوری به جای یک ترکیب اکسترود شده یا مخلوط، یک محصول میانی تولید شده است، نقش تجهیزات کمکی در مقایسه با خط استاندارد ACP تا حدودی تغییر می‌کند: میکسرهای خشک و قالب‌های T کمتر مرکزی می‌شوند، در حالی که تجهیزات حمل و نقل دقیق و ماشین‌های تراز اهمیت نسبی بیشتری می‌گیرند.

پوسته‌های آلومینیومی مورد استفاده در پانل‌های لانه زنبوری هنوز نیاز به تراز کردن قبل از اتصال دارند، به همان دلایلی که قبلاً در این مقاله در مورد انحنای سیم‌پیچ و تنش داخلی توضیح داده شد، بنابراین یک دستگاه تسطیح سه غلتکی حتی در خطوط متمرکز لانه زنبوری یک جزء استاندارد باقی می‌ماند. سکوهای بالابر معمولاً روی خطوط پانل لانه زنبوری نیز کاربرد سنگین تری دارند، زیرا ورق های هسته لانه زنبوری، اگرچه نسبت به اندازه آنها سبک هستند، اغلب در ورق هایی با فرمت بزرگ تولید و ذخیره می شوند که نیاز به رسیدگی دقیق و سطحی دارند تا از خرد شدن ساختار سلول قبل از اتصال جلوگیری شود. روکش‌ها برای تکمیل سطوح پوست آلومینیومی در معرض دید باقی می‌مانند، به ویژه در مواردی که پانل‌های لانه زنبوری برای کاربردهای معماری که ظاهر سطح به دقت بررسی می‌شود، مشخص شده‌اند. در مقابل، ماشین‌های کلندر به طور انتخابی‌تری روی خطوط لانه زنبوری استفاده می‌شوند که عموماً قبل از چسباندن روی مواد پوست اعمال می‌شوند تا خود پانل لانه زنبوری تمام‌شده، زیرا فشرده‌سازی یک ساختار لانه زنبوری کامل به هندسه سلول آسیب می‌رساند که به این پانل‌ها مزیت استحکام به وزن آنها را می‌دهد. برای سازندگانی که توسعه تولید استاندارد ACP هسته تخت را به تولید پانل لانه زنبوری در نظر دارند، این تغییر در اولویت‌های تجهیزات کمکی ارزش برنامه‌ریزی اولیه را دارد، زیرا خطی که صرفاً حول محور تولید هسته مبتنی بر اکستروژن پیکربندی شده است، معمولاً به جای تکراری ساده از تجهیزات موجود، نیاز به ظرفیت حمل و نقل و تسطیح اضافی دارد تا بتواند به طور موثر پنل‌ها را تطبیق دهد.

درباره شرکت تجهیزات ماشین آلات Zhangjiagang Hongyang

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. یک شرکت ملی متخصص در تحقیق، توسعه و ساخت تجهیزات هوشمند برای مواد کامپوزیت فلزی است که راه حل های خط تولید سیستماتیک را برای صنعت جهانی مصالح ساختمانی ارائه می دهد. این شرکت به عنوان یک واحد پیش نویس برای استاندارد صنعت حاکم بر پانل های کامپوزیت فلزی غیر قابل احتراق که در دکوراسیون معماری استفاده می شود، خدمت کرده است، و جایگاه عضو شورای دائمی در شعبه فلزی فدراسیون مصالح ساختمانی چین را دارد که نشان دهنده نقش مداوم آن در شکل دادن به استانداردهای فنی برای این بخش است. محدوده محصولات اصلی Hongyang Machinery شامل سه سیستم فناوری اصلی می شود: خطوط تولید پانل کامپوزیت آلومینیومی مقاوم در برابر آتش، ماشین آلات هسته لانه زنبوری آلومینیومی و خطوط تولید پانل کامپوزیت فلزی هسته لانه زنبوری آلومینیوم و خطوط تولید پانل کامپوزیت فلزی سفارشی چند منظوره. این سیستم ها با هم دوازده دسته از خطوط تولید پیشرفته را پوشش می دهند، از جمله تجهیزات برای مواد مقاوم در برابر آتش درجه A2 و B1، پانل های کامپوزیت فلزی هسته آلومینیومی سه بعدی، و محصولات سری لانه زنبوری آلومینیومی، در کنار دسته های تجهیزات پشتیبانی خط تولید پانل که در این مقاله توضیح داده شده است. تولیدکنندگان و عمده‌فروشانی که خط تولید پانل‌های کامپوزیت فلزی جدید یا ارتقا یافته را ارزیابی می‌کنند، می‌توانند محدوده تجهیزات Hongyang Machinery را به‌عنوان یک سیستم هماهنگ شامل مراحل آماده‌سازی مواد، شکل‌دهی، پوشش‌دهی و جابجایی مواد بررسی کنند، به‌جای اینکه ماشین‌ها را از چندین تامین‌کننده غیرمرتبط تهیه کنند. این رویکرد هماهنگ منعکس کننده همان منطق برنامه ریزی است که قبلاً در این مقاله توضیح داده شد: توان عملیاتی، سازگاری مواد، یکپارچه سازی اتوماسیون، دسترسی به تعمیر و نگهداری و تناسب امکانات، زمانی که تجهیزات در سراسر خط با رابط های کنترل مشترک و تلورانس های مکانیکی ثابت طراحی شده باشند، آسان تر می شوند. به عنوان سازنده ای که در زنجیره تامین مصالح ساختمانی قرار دارد، مشارکت Hongyang Machinery در تهیه پیش نویس استانداردهای صنعتی برای پانل های کامپوزیت فلزی غیر قابل احتراق نیز به این معنی است که کار طراحی خط تولید آن توسط همان ملاحظات ایمنی آتش سوزی و قوانین ساختمانی که باعث رشد در بخش پانل های درجه بندی آتش A2 و B1 می شود که قبلاً مورد بحث قرار گرفت، به جای تلقی کردن روند طراحی ضابطه مند جدا از خطوط تولید پانل از تجهیزات پشتیبانی می شود.

سوالات متداول

Q1: چه چیزی به عنوان تجهیزات کمکی برای خط تولید پانل به حساب می آید؟

تجهیزات کمکی عموماً به ماشین‌هایی اطلاق می‌شوند که فرآیند شکل‌دهی یا اتصال اصلی را پشتیبانی می‌کنند، از جمله ماشین‌های تسطیح، ماشین‌های لایه‌برداری، سکوهای بالابر، روکش‌ها، میکسرهای خشک، ماشین‌های کلندر، T-dies و مبدل‌های فیلتر خودکار، که هر کدام مرحله خاصی از آماده‌سازی، شکل‌دهی یا جابجایی مواد را انجام می‌دهند.

Q2: چرا قبل از چسباندن یا پوشش دادن به دستگاه تراز سه غلتکی نیاز است؟

سیم پیچ آلومینیومی انحنا و تنش داخلی را در فرآیند نورد و کلاف کردن حفظ می کند و یک دستگاه تراز سه غلتکی قبل از اینکه مواد وارد مراحل چسبندگی یا پوشش دهی شود، آن را اصلاح می کند و موجی را کاهش می دهد که در غیر این صورت در پانل تمام شده قابل مشاهده است.

Q3: مبدل فیلتر خودکار چگونه به خط تولید مداوم کمک می کند؟

یک مبدل خودکار فیلتر اجازه می دهد تا فیلترهای آلوده در جریان پلیمر مذاب بدون توقف اکستروژن جایگزین شوند، که به حفظ کیفیت مواد هسته ثابت و در عین حال کار مداوم خط تولید کمک می کند.

Q4: آیا خطوط پانل مقاوم در برابر آتش به تجهیزات کمکی مختلفی نیاز دارند؟

پانل های هسته ای مقاوم در برابر آتش A2 و B1 از ترکیبات متراکم تر و پر از مواد معدنی استفاده می کنند که در هنگام اختلاط و اکستروژن رفتار متفاوتی نسبت به مواد هسته پلی اتیلن استاندارد دارند، بنابراین میکسرهای خشک، T-dies و کلندرهای روی خطوط مقاوم در برابر آتش اغلب با تلرانس های تنظیم شده مشخص می شوند.

Q5: آیا تجهیزات کمکی باید از یک سازنده تهیه شود؟

تامین منابع شکل‌دهی، پوشش و جابجایی تجهیزات از یک تولیدکننده به طور کلی یکپارچه‌سازی را ساده می‌کند، زیرا رابط‌های کنترلی، نرخ‌های توان عملیاتی و تلرانس‌های مکانیکی بیشتر از تجهیزات ترکیبی از چندین تامین‌کننده نامرتبط سازگار هستند.

Q6: آیا تولید پانل لانه زنبوری آلومینیومی به تجهیزات کمکی مختلفی نیاز دارد؟

خطوط پانل لانه زنبوری بیشتر به تجهیزات حمل و نقل و تراز کردن دقیق متکی هستند تا به میکسرهای خشک یا قالب های تی، زیرا هسته لانه زنبوری قبل از چسباندن به پوسته های آلومینیومی تراز شده به طور جداگانه در دستگاه های هسته اختصاصی تولید می شود.
